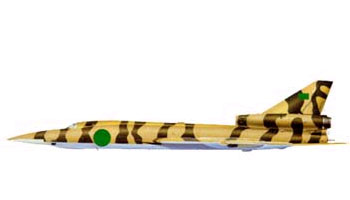

Туполев Ту-22
[1962]







В 1962 г. на вооружение ВВС СССР стал поступать первый серийный сверхзвуковой бомбардировщик средней дальности ТУ-22. Новая машина, созданная в ОКБ А. Н. Туполева, предназначалась для частичной замены своего дозвукового предшественника ТУ-16.

Ту-22 предназначен для нанесения ракетных и бомбовых ударов по стационарным, морским и ограниченно подвижным целям. В варианте ракетоносца-бомбардировщика (Ту-22К) самолет может нести одну сверхзвуковую ракету "воздух-земля" Х-22 (ракета размещается в полуутопленном положении под фюзеляжем) или до 13 т бомб свободного падения в бомбоотсеке. Помимо основного бомбоотсека в центроплане Ту-22 имеет по одному небольшому отсеку для подвески бомб небольшого калибра в крыльевых гондолах- обтекателях основного шасси. Шасси бомбардировщика трехстоечное, со сдвоенными баллонами на колках. Основные стойки — двухосные, носовая стойка — одноосная.

Ту-22 оснащался совершенным для своего времени бортовым электронным оборудованием. БРЭО включало в себя мощную бортовую РЛС, РЛС управления огнем оборонительной пушечной установки, радиовысотомер, средства РЭБ, систему выброса ИК ловушек и дипольных отражателей. Ту-22 оснащался катапультируемыми креслами класса 0-0. Причем для облегчения обеспечения посадки экипажа в самолет кресла могли опускаться вниз. На ТУ-22 более поздних выпусков стала устанавливаться система дозаправки в воздухе. Неубираемая штанга топливоприемника размещалась в носовой части самолета. Двигатели, созданные в ОКБ им. В.А. До6рынина, имели регулируемые сопла. Под оборонительной пушечной установкой имелись створки тормозного парашюта.

На базе Ту-22К был создан разведчик Ту-22Р. Ту-22Р может использоваться для радиотехнической, радиолокационной и визуальной разведки. Также Ту-22Р может проводить топографическую и аэрофотосъемку в оперативной глубине обороны противника на скорости до 1700 км/ч. Машина оснащалась двигателями РД-17М2 с тягой 17000 кгс на форсажном режиме, созданными в Рыбинском КБМ. Кроме разведчика были созданы учебная модификация ТУ-22У, с дополнительной кабиной для 4-го члена экипажа, и самолет радиоэлектронной борьбы ТУ-22П. ТУ-22П предназначен для создания активных и пассивных помех в метровом, дециметровом и сантиметровом диапазоне волн РЛС. Благодаря новой мощной БРАС ТУ-22П может выявлять воздушные цели и производить на них наведение истребителей, а также давать целеуказания наземным средствам ПВО. Эксплуатация самолетов ТУ-22 выявила достаточно серьезный недостаток. На больших сверхзвуковых скоростях из-за воздушных возмущений, вызванных неудачным размещением двигателей над хвостовым оперением, самолет становился трудноуправляемым. Кроме того серьезна неудобство экипажу доставляли плохой обзор из кабины и высокая посадочная скорость.

На 1992г. в ВВС России использовалось ограниченное число ТУ-22Р и ТУ-22П. ТУ-22К поставлялся в ряд зарубежных стран. В их числе Ливия (24) и Ирак (12). Ту-22 стал первым отечественным сверхзвуковым бомбардировщиком средней дальности. За рубежом машины такого класса имеются только во Франции (Мираж-4) и США (FB-111).



Лётно-технические характеристики



Экипаж, чел

3

Размах крыла, м

23.6

Длина, м

41.6

Высота, м

10

Площадь крыла, м2

162

Масса пустого самолёта, кг

50000

Масса нормальная взлётная, кг

85000

Масса максимальная взлётная, кг

94000

Максимальная скорость, км/ч

1640

Практическая дальность, км

5500

Боевой радиус действия на высоте, км

2200

Практический потолок, м

13500







Двигатели

Вариант

Тип

Модель

Кол-во

Мощность, л.с.



1

ТРД

РД-7М

2

16000









Авиационное артиллерийское оружие

Вариант

Тип

Модель

Калибр, мм

Кол-во

Боекомплект



1

Пушка

НР-23

23

1











Авиационные средства поражения

Вариант

Тип

Модель

Масса, кг

Кол-во

Нагрузка, кг



1

Бомба

ФАБ-500

500

24

12000



Спецбоеприпасы











2

Бомба

ФАБ-9000

9000

1

9000



Спецбоеприпасы

















Классификаторы

Базовое применение

Бомбардировщик



Тип двигателя

Реактивный



Тип фюзеляжа

Однофюзеляжный



Конструкция крыльев

Моноплан



Тип оперения

Нормальное однокилевое



Тип ВПУ

Сухопутный трехопорный (передняя)



Расположение двигателей

На фюзеляже



Период

1945-1964



Выпуск

Серийный



Произведено











Дополнительная информация

Конструктор

Туполев А. Н.



Принят на вооружение

1962









Модификации

Модель

Описание



"105"

Опытный (1958)



"105А"

Опытный (1959)



Ту-22Б

Бомбардировщик (1960)



Ту-22П

Самолет РЭП



Ту-22Р

Разведчик-бомбардировщик (1960)



Ту-22РД

Разведчик-бомбардировщик (1962)



Ту-22РМ

Разведчик-бомбардировщик (1975)



Ту-22РДМ

Разведчик-бомбардировщик



Ту-22У

учебно-тренировочный самолет



Ту-22К

Ракетоносец. Вооружение включало 1 УР "воздух-земля" Х-22 (1962)



Ту-22КП

Ракетоносец. Вооружение включало 1 УР "воздух-земля" Х-22 (1962)
