Каркасная система готической архитектуры

Основные черты готического стиля в архитектуре – арочный каркас зданий, многочисленные тонкие пики, устремленные в небо, узкие башни и тонкая работа с камнем – фасад готических соборов украшают многочисленные резные элементы. Внушительных размеров готические соборы парадоксальным образом остаются подчеркнуто тонкими и создают ощущение легкости и изящности конструкции.

Эта система, впервые появившаяся в готике, позволила изменить распределение нагрузки в здании и заметно облегчить его стены и перекрытия. Благодаря данному изобретению архитекторы смогли значительно увеличить площадь и высоту возводимых сооружений.

Решающей для развития готики стала догадка, что вес и давление каменной кладки могут концентрироваться в определенных точках, и если их поддержать именно в этих местах, другим элементам постройки уже не обязательно быть несущими. Так возник готический каркас.

Новаторство технического решения состояло в следующем:

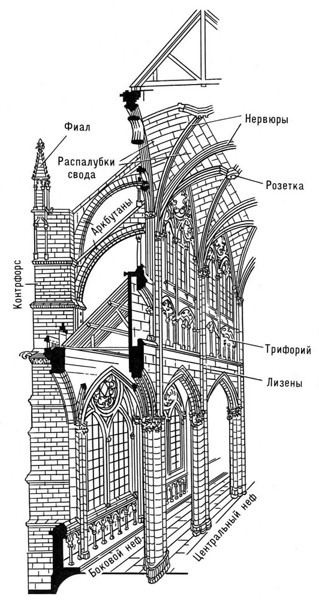

свод перестали опирать на сплошные стены здания, массивный цилиндрический свод заменили ажурным нервюрным крестовым (см. схему слева), давление этого свода передается нервюрами и арками на столбы (колонны). Возникающий таким образом боковой распор воспринимается аркбутанами и контрфорсами.

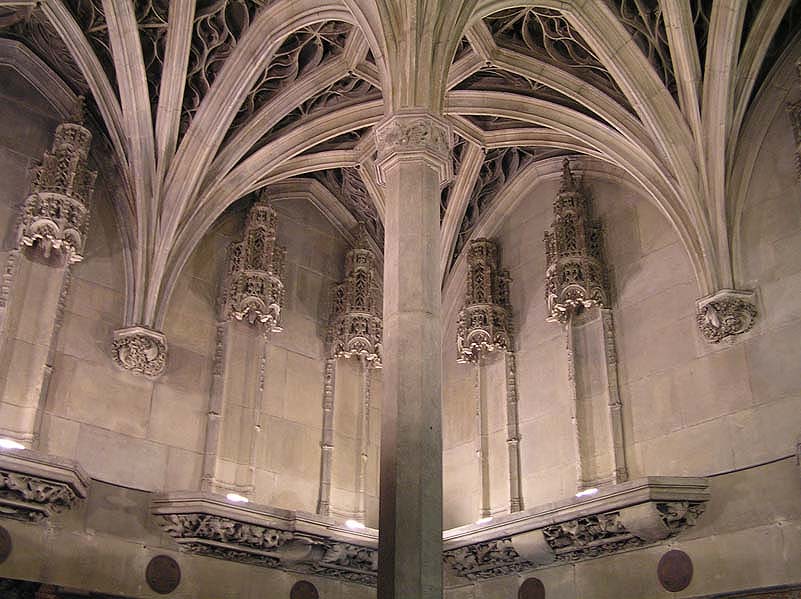

Кроме того, готика отказалась от полуциркульной, обычной арки, заменяя ее везде, где только можно стрельчатой. Использование сводчатой арки в сводах позволяло уменьшить их боковой распор, направляя значительную часть давления прямо на опору – причем, чем выше и заостреннее арка, тем меньше она создает боковой распор на стены и опоры. Массивный свод заменился ребристым сводом, эти ребра-нервюры диагонально перекрещивались и воспринимали нагрузку. Пространство между ними заполнялось простой запалубкой – легкой кладкой кирпича или камня.
